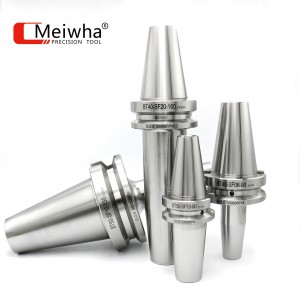

Uchwyt narzędziowy do montażu skurczowego

Krótki opis:

MeiwhaUchwyt termokurczliwyDzięki doskonałej sile chwytu staje się praktycznie integralnym narzędziem skrawającym, eliminując błędy bicia, ugięcia narzędzia, wibracje i poślizg.

Wyślij do nas e-mail

Szczegóły produktu

Tagi produktów

Meiwha'sUchwyt narzędziowy do montażu skurczowegoze standardową i długą długością wskaźnika i typem chłodziwa przelotowego w różnych popularnych wrzecionach stożkowych, w tym dwustykowychCAT40, CAT50, BT30, BT40, HSK63Ai prostym trzonkiem.

Meiwha'suchwyty narzędziowe z pasowaniem skurczowymŁączą precyzję i wydajność w płynny sposób. Zaprojektowane z myślą o wszechstronności w produkcji form i zastosowaniach w maszynach wieloosiowych, ich smukła konstrukcja zapewnia niski prześwit i wąskie przestrzenie robocze, zapewniając idealną równowagę między siłą zacisku frezarki i uchwytów tulejowych. Gwarantuje to niezawodne rozwiązanie w szerokim spektrum potrzeb obróbczych.

Prosta konstrukcja minimalizuje liczbę akcesoriów, gwarantując jednocześnie pewny chwyt narzędzi. Pomimo początkowej inwestycji wymaganej w proces nagrzewania indukcyjnego, nasze uchwyty narzędziowe z pasowaniem termokurczliwym zapewniają długotrwałą i wydajną pracę.

Udoskonal swoje doświadczenie obróbki skrawaniem dzięki uchwytom narzędziowym Meiwha z pasowaniem termokurczliwym, oferującym idealne połączenie przystępnej ceny, precyzji i wydajności.

Funkcje i korzyści

Smukła konstrukcja do małych przestrzeni: Zaprojektowana z myślą o małej średnicy nosa, idealna do małych prześwitów i ciasnych przestrzeni roboczych.

Optymalna siła chwytu: Wysoka siła zacisku gwarantuje niezawodny i mocny chwyt narzędzi podczas różnych prac obróbkowych.

Symetryczna precyzja: Symetryczna konstrukcja gwarantuje równowagę i precyzję w każdym zastosowaniu.

Nr kat.		Rozmiar
Nr kat.		D	d1	d2	L	A	B
BT/BBT30	SF04-80	4	10	15	80	128,4	36
	SF06-80	6	19	25	80	128,4	36
	SF08-80	8	21	27	80	128,4	36
	SF10-80	10	23	32	80	128,4	40
	SF12-80	12	25	33	80	128,4	40
	SF14-80	14	27	34	80	128,4	50
	SF16-80	16	29	36	80	128,4	50
	SF18-80	18	31	40	80	128,4	50
	SF20-90	20	33	40	90	138,4	50
	SF06-120	6	19	25	120	168,4	36
	SF08-120	8	21	27	120	168,4	36
	SF10-120	10	23	32	120	168,4	50
	SF12-120	12	25	33	120	168,4	50
	SF14-120	14	27	34	120	168,4	50
	SF16-120	16	29	36	120	168,4	50
	SF18-120	18	31	40	120	168,4	50
	SF20-120	20	33	40	120	168,4	50
BT/BBT40	SF04-90	4	10	15	90	155,4	36
	SF06-90	6	19	25	90	155,4	36
	SF08-90	8	21	27	90	155,4	36
	SF10-90	10	23	32	90	155,4	40
	SF12-90	12	25	33	90	155,4	40
	SF14-90	14	27	34	90	155,4	50
	SF16-90	16	29	36	90	155,4	50
	SF18-90	18	31	40	90	155,4	50
	SF20-90	20	33	40	90	155,4	50
	SF25-90	25	38	47	90	155,4	55
	SF04-120	4	10	15	120	185,4	36
	SF06-120	6	19	25	120	185,4	36
	SF08-120	8	21	27	120	185,4	36
	SF10-120	10	23	32	120	185,4	40
	SF12-120	12	25	33	120	185,4	40
	SF14-120	14	27	34	120	185,4	50
	SF16-120	16	29	36	120	185,4	50
	SF18-120	18	31	40	120	185,4	50
	SF20-120	20	33	40	120	185,4	50
	SF25-120	25	38	47	120	185,4	55
	SF04-150	4	10	15	150	215,4	36
	SF06-150	6	19	25	150	215,4	36
	SF08-150	8	21	27	150	215,4	36
	SF10-150	10	23	32	150	215,4	40
	SF12-150	12	25	33	150	215,4	40
	SF14-150	14	27	34	150	215,4	50
	SF16-150	16	29	36	150	215,4	50
	SF18-150	18	31	40	150	215,4	50
	SF20-150	20	33	40	150	215,4	50
	SF25-150	25	38	47	150	215,4	55
BT/BBT50	SF06-100	6	19	25	100	201,8	36
	SF08-100	8	21	27	100	201,8	36
	SF10-100	10	23	32	100	201,8	40
	SF12-100	12	25	33	100	201,8	40
	SF14-100	14	27	34	100	201,8	50
	SF16-100	16	29	36	100	201,8	50
	SF18-100	18	31	40	100	201,8	50
	SF20-100	20	33	40	100	201,8	50
	SF25-100	25	38	47	100	201,8	55
	SF06-150	6	19	25	150	251,8	36
	SF08-150	8	21	27	150	251,8	36
	SF10-150	10	23	32	150	251,8	40
	SF12-150	12	25	33	150	251,8	40
	SF14-150	14	27	34	150	251,8	50
	SF16-150	16	29	36	150	251,8	50
	SF18-150	18	31	40	150	251,8	50
	SF20-150	20	33	40	150	251,8	50
	SF25-150	25	38	47	150	251,8	55

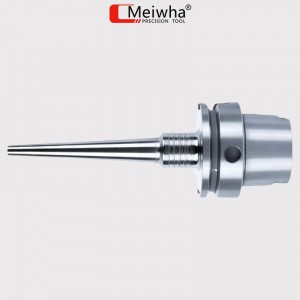

Uchwyt narzędziowy HSK z pasowaniem skurczowym

Nr kat.		Rozmiar								Porywający zakres

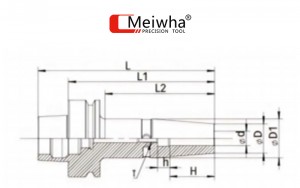

Nr kat.		L	L1	L2	D	D1	H	h	T	Porywający zakres
HSK50A	-SF03-60	85	60	30	10	16	9	/	/	3
	-SF04-60	85	60	30	10	16	12	/	/	4
	-SF05-60	85	60	30	10	16	15	/	/	5
	-SF06-80	105	80	51	21	27	26	10	M5	6
	-SF08-80	105	80	51	21	27	26	10	M6	8
	-SF10-85	110	85	56	24	32	32	10	M6	10
	-SF12-90	115	90	61	24	32	37	10	M6	12
	-SF14-90	115	90	61	27	34	37	10	M6	14
	-SF16-95	120	95	66	27	34	40	10	M8	16
HSK63A	-SF03-80	112	80	48	10	16	9	/	/	3
	-SF03-130	162	130	98	10	16	9	/	/	3
	-SF04-80	112	80	48	10	16	12	/	/	4
	-SF04-130	162	130	98	10	16	12	/	/	4
	-SF05-80	112	80	48	10	16	15	/	/	3
	-SF05-130	162	130	98	10	16	15	/	/	3
	-SF06-80	112	80	51	21	27	26	10	M5	6
	-SF06-130	162	130	101	21	27	26	10	M5	6
	-SF06-160	192	160	131	21	27	26	10	M5	6
	-SF06-200	232	200	171	21	27	26	10	M5	6
	-SF08-80	112	80	51	21	27	26	10	M6	8
	-SF08-130	162	130	101	21	27	26	10	M6	8
	-SF08-160	192	160	131	21	27	26	10	M6	8
	-SF08-200	232	200	171	21	27	26	10	M6	8
	-SF10-85	117	85	56	24	32	32	10	M6	10
	-SF10-130	162	130	101	24	32	32	10	M6	10
	-SF10-160	192	160	131	24	32	32	10	M6	10
	-SF10-200	232	200	171	24	32	32	10	M6	10
	-SF12-90	122	90	56	24	32	37	10	M6	12
	-SF12-130	162	130	101	24	32	37	10	M6	12
	-SF12-160	192	160	131	24	32	37	10	M6	12
	-SF12-200	232	200	171	24	32	37	10	M6	12
	-SF14-90	122	90	56	27	34	37	10	M6	14
	-SF14-130	162	130	101	27	34	37	10	M6	14
	-SF14-160	192	160	131	27	34	37	10	M6	14
	-SF14-200	232	200	171	27	34	37	10	M6	14
	-SF16-95	127	95	66	27	34	40	10	M8	16
	-SF16-130	162	130	101	27	34	40	10	M8	16
HSK63A	-SF16-160	192	160	131	27	34	40	10	M8	16
	-SF16-200	232	200	171	27	34	40	10	M8	16
	-SF18-95	127	95	69	33	42	40	10	M8	18
	-SF18-130	162	130	101	33	42	40	10	M8	18
	-SF18-160	192	160	131	33	42	40	10	M8	18
	-SF18-200	232	200	171	33	42	40	10	M8	18
	-SF20-100	132	100	71	33	42	42	10	M8	20
	-SF20-130	162	130	101	33	42	40	10	M8	20
	-SF20-160	192	160	131	33	42	40	10	M8	20
	-SF20-200	232	200	171	33	42	40	10	M8	20
	-SF25-115	147	115	89	44	53	48	10	M16	25
	-SF25-130	162	130	104	44	53	48	10	M16	25
	-SF25-160	192	160	134	44	53	48	10	M16	25
	-SF25-200	232	200	174	44	53	48	10	M16	25
	-SF32-120	152	120	94	44	53	48	10	M16	32
	-SF32-160	192	160	134	44	53	48	10	M16	32
	-SF32-200	232	200	174	44	53	48	10	M16	32
HSK100A	-SF06-85	135	85	45	21	27	26	10	M5	6
	-SF06-130	180	130	87	21	27	26	10	M5	6
	-SF06-160	210	160	117	21	27	26	10	M5	6
	-SF06-200	250	200	157	21	27	26	10	M5	6
	-SF08-85	135	85	45	21	27	26	10	M6	B
	-SF08-130	180	130	87	21	27	26	10	M6	8
	-SF08-160	210	160	117	21	27	26	10	M6	8
	-SF08-200	250	200	157	21	27	26	10	M6	8
	-SF10-90	140	90	51	24	32	32	10	M6	10
	-SF10-130	180	130	91	24	32	32	10	M6	10
	-SF10-160	210	160	121	24	32	32	10	M6	10
	-SF10-200	250	200	161	24	32	32	10	M6	10
	-SF12-95	145	95	56	24	32	37	10	M6	12
	-SF12-130	180	130	96	24	32	37	10	M6	12
	-SF12-160	210	160	126	24	32	37	10	M6	12
	-SF12-200	250	200	161	24	32	37	10	M6	12
	-SF14-95	145	95	56	27	34	37	10	M6	14
	-SF14-130	180	130	96	27	34	37	10	M6	14
	-SF14-160	210	160	126	27	34	37	10	M6	14
	-SF14-200	250	200	166	27	34	37	10	M6	14
	-SF16-100	150	100	66	27	34	40	10	M8	16
	-SF16-130	180	130	96	27	34	40	10	M8	16
	-SF16-160	210	160	126	27	34	40	10	M8	16
	-SF16-200	250	200	166	27	34	40	10	M8	16
HSK100A	-SF18-100	150	100	66	33	42	40	10	M8	18
	-SF18-130	180	130	96	33	42	40	10	M8	18
	-SF18-160	210	160	126	33	42	40	10	M8	18
	-SF18-200	250	200	166	33	42	40	10	M8	18
	-SF20-105	155	105	71	33	42	42	10	M8	20
	-SF20-130	180	130	96	33	42	42	10	M8	20
	-SF20-160	210	160	126	33	42	42	10	M8	20
	-SF20-200	250	200	166	33	42	42	10	M8	20
	-SF25-115	165	115	81	44	53	48	10	M16	25
	-SF25-130	180	130	96	44	53	48	10	M16	25
	-SF25-160	210	160	126	44	53	48	10	M16	25
	-SF25-200	250	200	166	44	53	48	10	M16	25
	-SF32-130	180	130	96	44	53	48	10	M16	32
	-SF32-160	210	160	126	44	53	48	10	M16	32
	-SF32-200	250	200	166	44	53	48	10	M16	32

Uchwyt termokurczliwy Meiwha

Wybór wysokiej precyzji, trwałość i odporność na zużycie

Wysoka dokładność zaciskania i dokładność bicia

Brak elementów pośrednich (takich jak tuleje czy nakrętki) między uchwytem a narzędziem pozwala uniknąć błędów montażowych. Zapewnia doskonałą współosiowość, a bicie promieniowe jest zazwyczaj kontrolowane poniżej 3 μm, co czyni je niezwykle przydatnymi do obróbki o wysokiej precyzji.

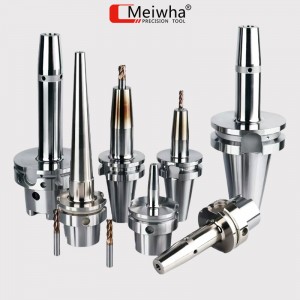

Uchwyt narzędziowy do montażu skurczowego

Uchwyt narzędziowy CNC z pasowaniem skurczowym

Pełne specyfikacje i wystarczające zapasy

Seria BT/BTFL: Zgodna z normami JIS, obejmuje popularne specyfikacje, takie jak BT30, BT40, BT50 itp. Jest to klasyczny wybór dla pionowych centrów obróbczych.

Seria CAT/CAT-V: Zgodne z normami ANSI (takimi jak CAT40, CAT50), wyglądem przypominające serię BT, ale z innymi sworzniami zatrzaskowymi. Szeroko stosowane na rynku północnoamerykańskim.

Seria HSK: Jako punkt odniesienia w dziedzinie obróbki z dużą prędkością oferujemy kompletne rozwiązanie HSK, obejmujące:

Typy HSK-A i HSK-C: Przeznaczone do ogólnych centrów obróbczych o dużej prędkości.

Modele HSK-E i HSK-F: Zaprojektowane specjalnie do obróbki z bardzo dużą prędkością i zapewniające doskonałe wyważenie dynamiczne.

Inne popularne interfejsy: Oferujemy również uchwyty narzędziowe z interfejsami takimi jak DIN 69871(SK) i MAS 403(NT), które w pełni zaspokoją Państwa zróżnicowane potrzeby.

długa żywotność

W prawidłowych warunkach pracy, nawet jeśli ten sam uchwyt narzędzia zostanie poddany ponad 2000 cyklom obciążenia i odciążenia termicznego, jego dokładność raczej nie ulegnie pogorszeniu, co zapewni stabilność i niezawodność. (Zaleca się wyposażenie wMaszyna do kurczenia Meiwha)

Wysoka elastyczność, mało zakłóceń

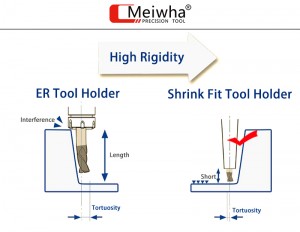

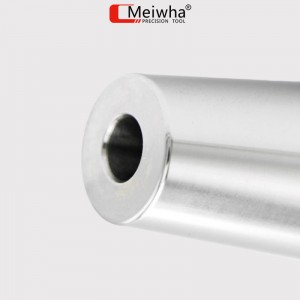

Przednia część rękojeści noża może być zaprojektowana tak, aby była wyjątkowo mała i lekka (na przykład grubość ścianki ultracienkiej przedniej części może wynosić do 1,5 mm).

Uchwyt narzędziowy z pasowaniem skurczowym zmniejsza prawdopodobieństwo kolizji pomiędzy obrabianym elementem a przedmiotem obrabianym w trakcie procesu produkcyjnego i doskonale nadaje się do obróbki wnęk i głębokich wnęk.

Jednoczęściowy uchwyt narzędziowy z mocowaniem skurczowym pozwala na minimalizację wystającej części narzędzia, zapewniając w ten sposób wysoką sztywność i stabilność cięcia. Wibracje są praktycznie zerowe, co przekłada się na wysoką jakość obróbki i wydłuża żywotność narzędzia.
